MOS管相对于三极管,因其没有结点电压,深受广大电子发烧友欢迎。

这里重点讲MOS的基础特性与实际应用。

一、MOS管的基础特性

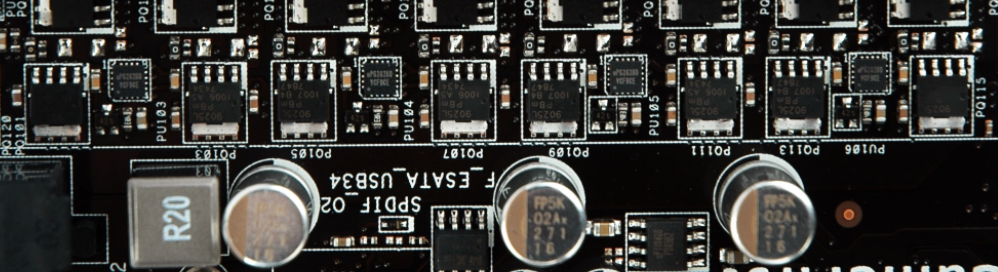

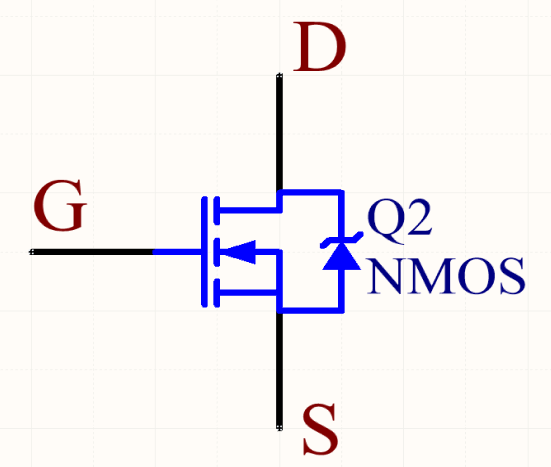

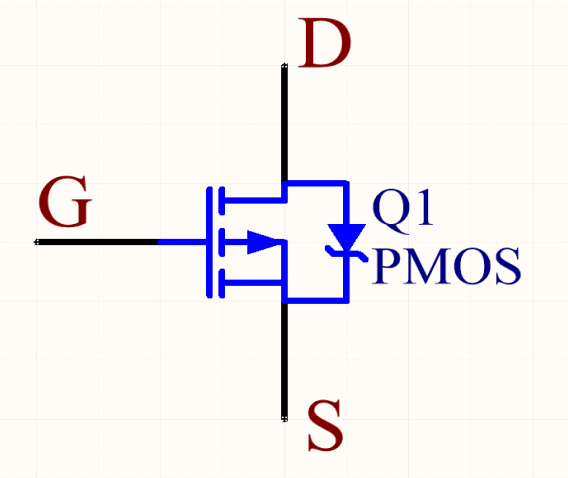

(1)MOS管有栅极G,漏极D,源极S;

(2)PMOS管(类似于PNP),低电平导通,高电平截止;


(3)NMOS管(类似于NPN),高电平导通,低电平截止。


二、MOS管的开关特性应用

1、阻断VCC端

用于阻断VCC端,使用PMOS管,且源端S接VCC端。

使用Multisum仿真,效果如下:

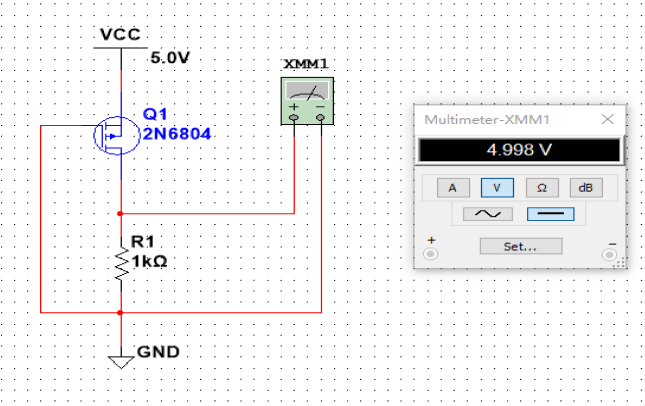

(1)G极接低电平

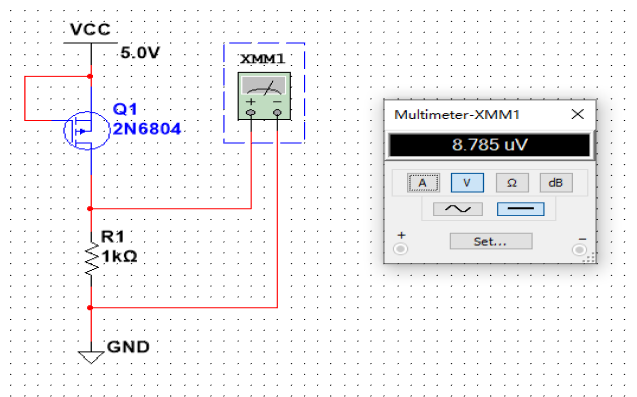

(2)G极接高电平


2、阻断GND端

用于阻断GND端,使用NMOS管,且源端S接GND端。

使用Multisum仿真,效果如下:

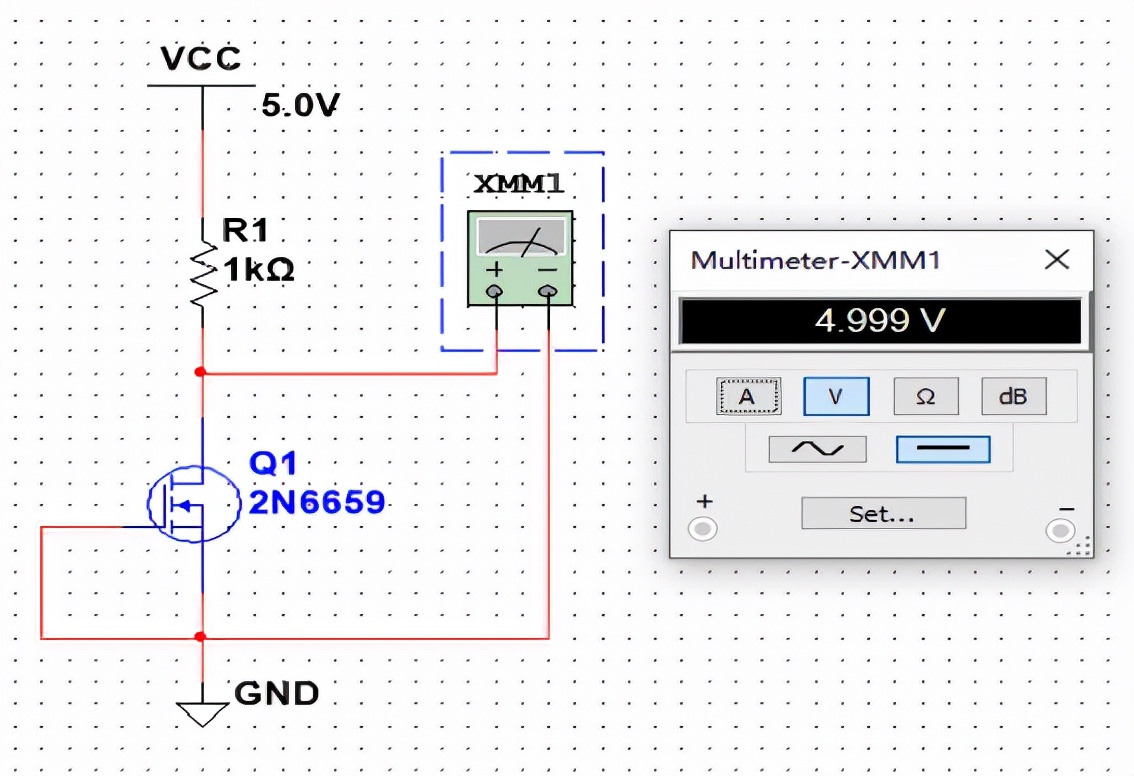

(1)G极接低电平

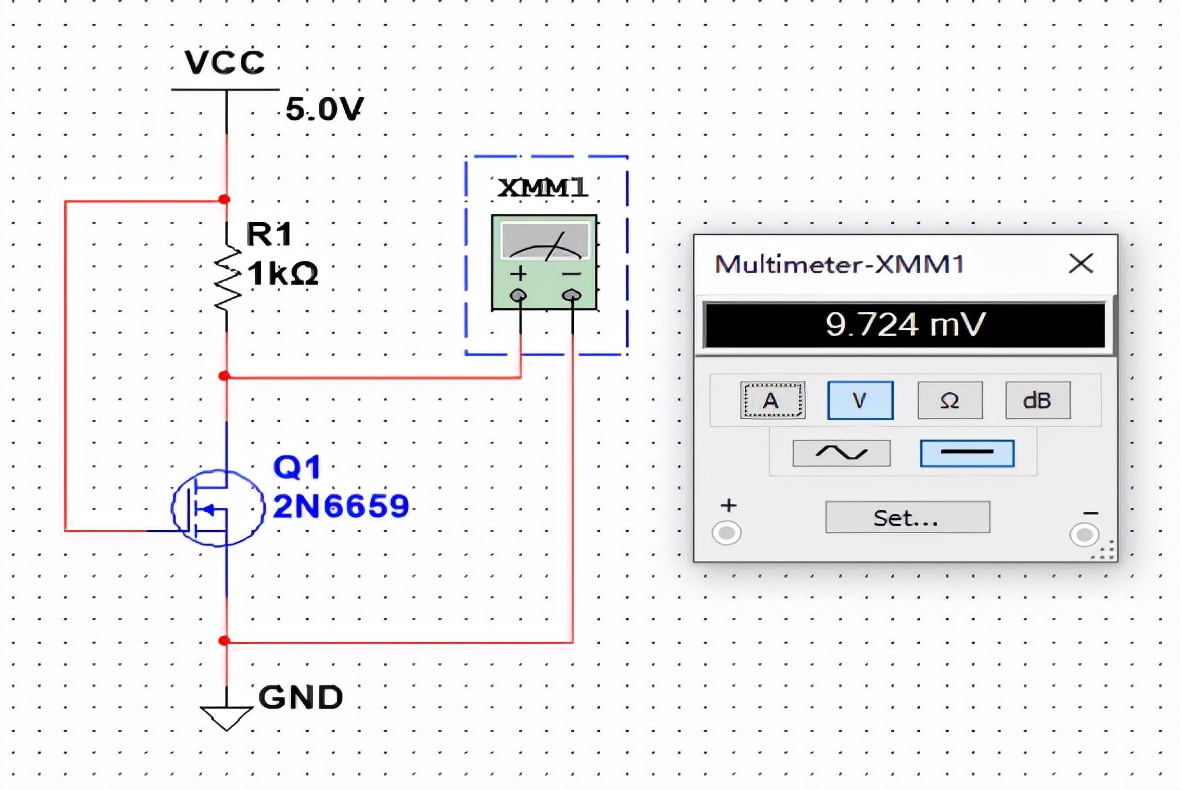

(2)G极接高电平


三、MOS管的实际应用

(1)替换三极管

因MOS管没有结点电压,三极管有0.3V的CE极结点电压,故常用于替换三极管,做信号端控制。

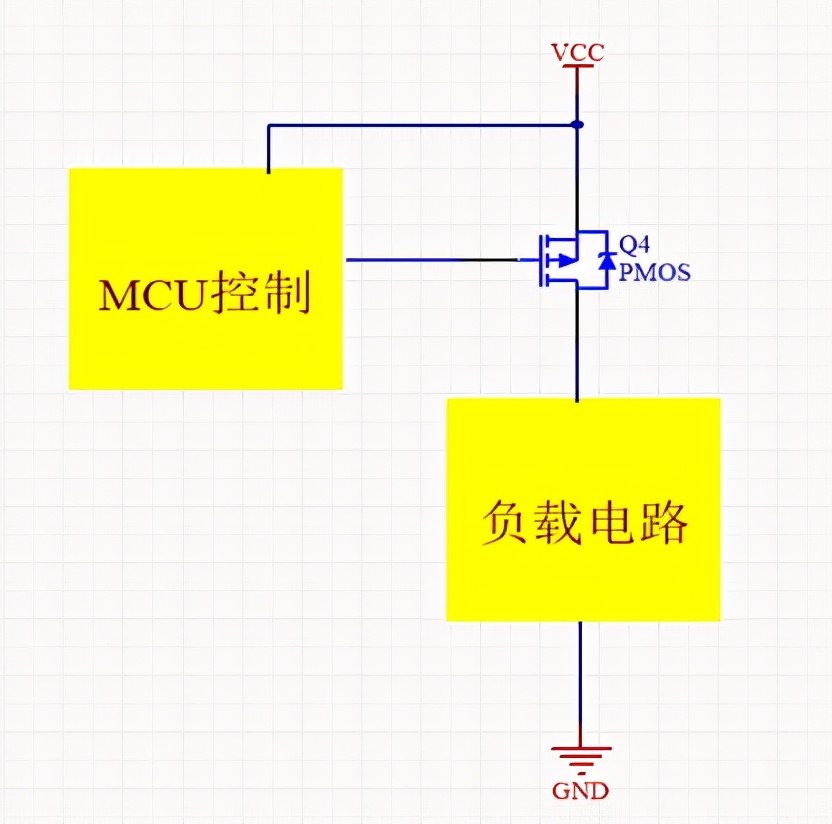

(2)用于低功耗电路的电源输出控制

在做电池供电类的低功耗产品时,对于主控休眠时,


需要对不工作的电路部分,进行断电,来减少电量损耗。

如遥控器不操作时,芯片休眠,且断开对射频部分的供电。

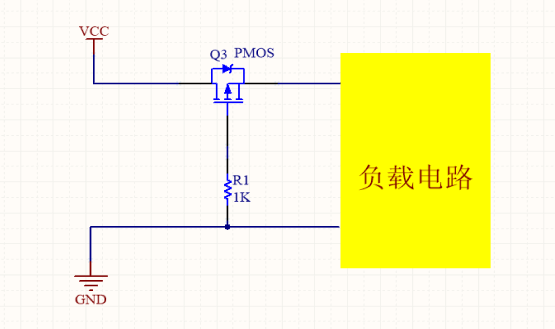

(3)用于防反接电路


防止电路中,VCC与GND接反,导致电路烧坏。

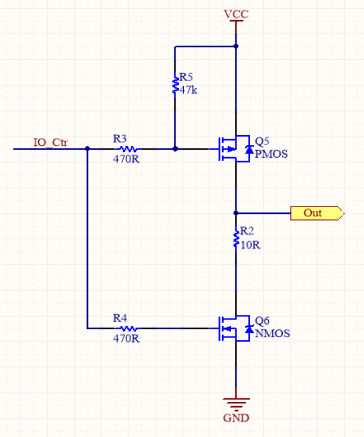

(4)用于推挽输出
